在更好地理解nσ（以下稱n Sigma）之前，我們應該知道XRF分析是一種統(tǒng)計方法。與大多數(shù)統(tǒng)計數(shù)據(jù)一樣，樣本的數(shù)量越大，統(tǒng)計的結(jié)果越準確。例如，我們?nèi)右幻队矌拧Ｈ映鲇矌藕螅谟矌怕湎聲r，我們預計出現(xiàn)正面和反面的概率都是50%。在我們只扔了4次的情況下，如果我們得到的正面與反面的比率為3：1（即得到正面的概率為75%），就是得到正面的概率比預期多了25%，我們并不會感到驚訝。如果我們?nèi)恿艘磺Т斡矌牛缘玫?5%正面在上的概率，那么我們可以斷言這枚硬幣各部分的比重不一樣，如果不是這樣的話，我們預計得到的結(jié)果會更接近50/50的概率。

　　同樣的原則適用于XRF分析。在X射線計數(shù)的開始只有少量的計數(shù)時，統(tǒng)計數(shù)據(jù)的波動現(xiàn)象占主導地位。此時的頻譜參差不齊，很難從波動中區(qū)分出真正的波峰。隨著時間的延長，計數(shù)在增加，而頻譜會變得更為平滑。波峰明顯可見，統(tǒng)計的不確定性也在下降。我們可以得出結(jié)論：X射線越多，統(tǒng)計數(shù)據(jù)越準確。這就解釋了為什么X射線計數(shù)對于確保準確的XRF分析如此重要。

　　數(shù)學分析方法表明：不確定性按平方反比減小。例如，要將不確定性減少到三分之一（如：從30 ppm降至10 ppm），我們需要將檢測時間延長9倍。進行短時檢測可以獲得較高的檢測量，而進行長時檢測可以獲得更準確的結(jié)果，這就需要由用戶權(quán)衡兩種情況的相對優(yōu)勢，做出適當?shù)臎Q定。

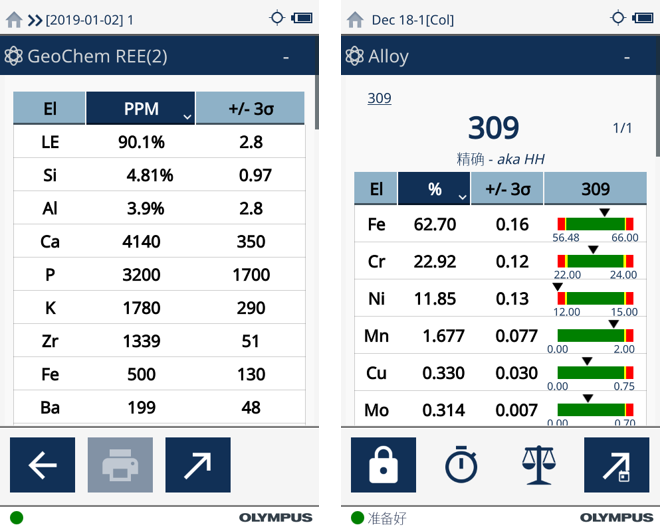

　　XRF分析儀計算出不確定性，并在屏幕上分析結(jié)果的旁邊顯示精密度（+/-讀數(shù)）——（在數(shù)學上被稱為σ，即Sigma），我們習慣稱之為“誤差值”。Vanta可讓用戶選擇“+/-”旁邊的Sigma值是1、2，還是3（默認值為1）。隨著檢測的進行，我們可以看到+/-讀數(shù)值在不斷下降，最終，XRF分析儀會給出一個明確的結(jié)果。所以，n Sigma（+/-讀數(shù)）是分析結(jié)果非常重要的組成部分。

　　我們在評估分析結(jié)果時，常常提到準確度和精密度。精密度是可重復性的一種度量，或者說一個檢測結(jié)果與另一個檢測結(jié)果的相近程度。準確度表明所獲得的結(jié)果是否準確地反映了實際情況（接近真值）。手持式XRF分析儀在屏幕上出現(xiàn)的 “+/-”列中匯報精密度。精密度主要是X射線計數(shù)的一個函數(shù)。為了增加計數(shù)，提高精密度，我們可以延長檢測時間。我們也可以選用一款提供更高計數(shù)率的分析儀（例如：配備了硅漂移X射線探測器的分析儀，而不是配備有PIN探測器的分析儀）。

　　n Sigma，也被用來定義檢出限（LOD）和定量限（LOQ）。檢出限被定義為測量不確定性的三倍。這是確定存在所關注元素的99.6%置信度所對應的元素含量的閾限值。定量限被定義為不確定性的十倍。定量限是可以對所顯示的值充滿信心的最低含量值，而不是僅能探測到的含量值。例如：我們檢測的是樣本中的Ni元素，1 sigma的+/-讀數(shù)值是5 ppm。3 Sigma的值應該是15ppm。如果我們要得到Ni元素確實存在的99.6%置信度，鎳元素的含量需要超過15ppm。如果我們要明確地測出鎳元素的含量，鎳元素的含量需要達到50 ppm。

　　現(xiàn)在，我們了解了Vanta分析儀上關于nσ（n Sigma）的含義，所以在我們判讀XRF結(jié)果時，需留意“+/-”列中的讀數(shù)，因為這些讀數(shù)可以使我們清楚地知道應該如何看待所顯示的結(jié)果值。
