在發電廠的工藝管道中，如果碳鋼中的鉻（Cr）含量很低，則管道會容易受到加速腐蝕。使用Vanta手持式XRF分析儀監控鉻元素的含量，在預測管道的使用壽命時，非常關鍵。
碳鋼工藝管道的內表面上會自發形成一個保護性氧化層（四氧化三鐵銹層或赤鐵層）。在管道內水流的高速沖刷下，這個氧化層可能會被沖掉。雖然管道材料會試圖重新生成一層氧化物，但是由于水流的高速沖刷，這層氧化物也會被沖掉。這種腐蝕現象被稱為流動加速腐蝕（FAC）。來自彎頭、三通和異徑管接頭等管件的紊流往往會使流動加速腐蝕變得更為嚴重。
根據腐蝕模型的預測，鉻含量低于0.04%的碳鋼會很容易受到流動加速腐蝕。這個監控閾值處于奧林巴斯Vanta分析儀測量鐵基鋼材中鉻元素含量的分析范圍內。在碳鋼管道中加入少量的鉻，可以大大減少流體加速腐蝕的速度。因此，對碳鋼中低含量的鉻（Cr）進行高精度的測量，是預測這些管道使用壽命的關鍵。

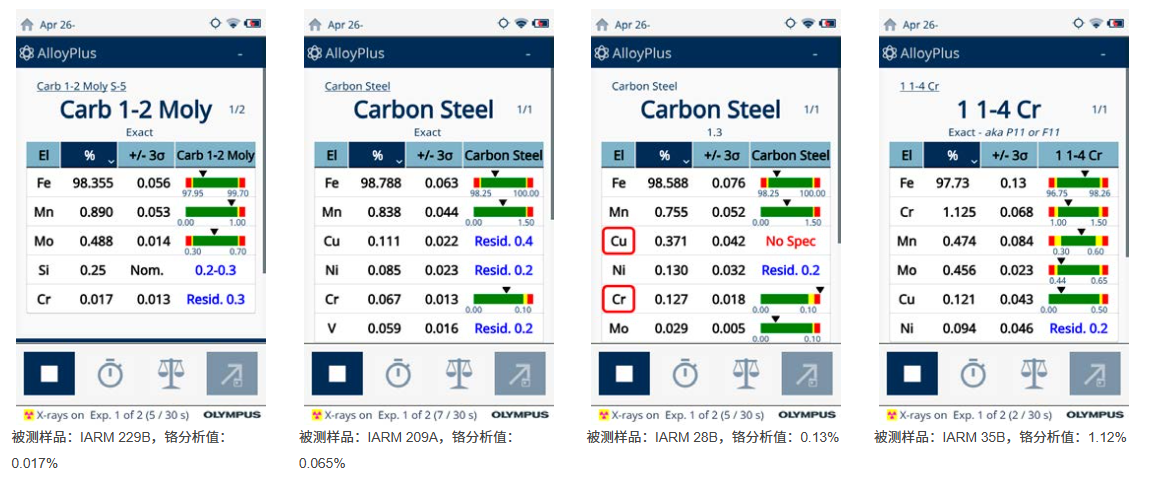

下面幾張圖是Vanta分析儀在對碳鋼中的鉻進行分析的過程中，顯示在分析儀屏幕上的結果。在這些圖像中我們可以看到，7秒鐘之內，屏幕上就顯示了預測流動加速腐蝕所需的鉻含量讀數。

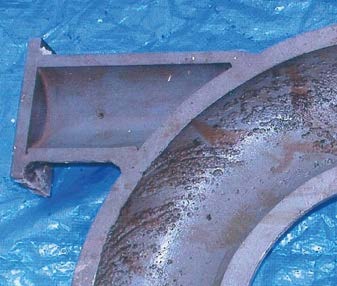

鉻元素在碳鋼中的防腐性能
Vanta手持式XRF分析儀可以迅速準確地測量碳鋼中的低含量鉻元素，以判斷管道對流動加速腐蝕的敏感性。了解到鉻的含量，可以使發電廠提前安排在適當的時間對管道進行維修，從而可以降低管道出現泄漏，管件出現故障的風險。
